IO-1616-TR 矩阵式数字音频处理器

产品详情

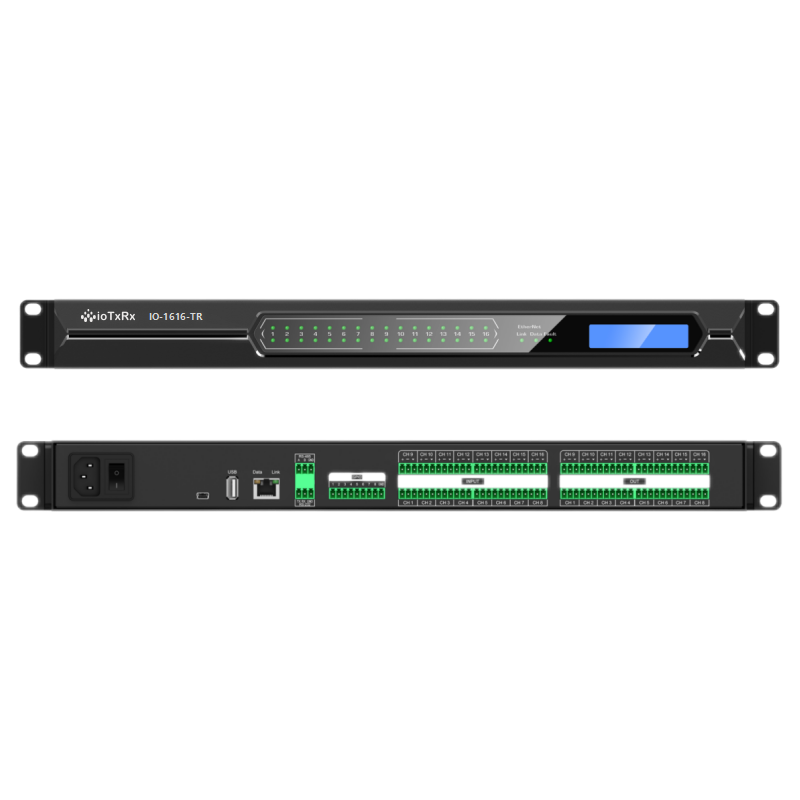

IO-1616-TR 矩阵式数字音频处理器



具有矩阵式数字音频处理器设备的专利技术,提供专利证书复印件加盖厂商公章

内嵌数字音频处理系统软件



产品特点:



1、高性能浮点DSP处理芯片;

2、16通道平衡输入音频通道

3、所有输入通道支持MIC输入

4、所有输入通道支持48V幻象供电

5、16个平衡音频输出通道

6、每个通道独立的自适应反馈抑制器,支持回声消除处理

7、16通道自动混音

8、ADC PCM4204 118dB动态

9、DAC PCM4104 118dB动态

10、输入每通道:前级放大、噪声门、压限器、8段参量均衡、延时器、自动混音台

11、输出每通道:8段参量均衡、高低通滤波器、压限器、延时器

12、内置信号发生器:正弦波信号、粉红噪声、白噪声

13、前面板显示屏显示IP地址、当前预设

14、开放RS-232、TCP/IP协议实现第三方控制

15、有摄像跟踪代码输出,便于通过第三方中控实现摄像联动功能

16、支持32组场景预设功能,可通过TCP/IP、RS-232协议调用

17、内置USB播音和录音功能,可识别中文歌曲名

18、8个自定义功能GPIO



性能指标



1、DSP频率、处理能力:ADI ADSP-21489 400Mhz,400MIPS/2200 MFLOP

2、核心算法:矩阵混音、自动混音、反馈抑制、回声消除

3、采样频率/量化:48kHz,24Bit ADC,24Bit DAC

4、ADC、DAC动态范围:114 dB

5、总谐波失真:<0.=0035% @0dBu 20Hz~20kHz

6、频率响应:20Hz–20kHz,±0.3dB@0dBu

7、共模抑制比(CMRR):>80dB @ 1 kHz  MIC Gain 20dBu

8、通道串扰Crosstalk:100dB ±5dB @ 0dBu 1Khz

9、最大输入电平:+18.5dBu

10、音频接口标准:平衡输入,凤凰插头

11、默认输入、输出电平:+0 dBu

12、话筒前置放大增益:0-40 dB模拟增益,12dB数字增益

13、输入阻抗:>5 kΩ平衡,>3kΩ非平衡

14、输出阻抗:600Ω

15、前置放大等效输入噪声(EIN):<-125 dBu,2 2Hz - 22kHz

16、输出本底噪声:-93dBu(无计权)

17、Dante通道:4×4(选配)

18、幻象电源:+48 VDC

19、设备尺寸WxDxH:1U,480 mm × 250mm × 44mm

20、电源:100~240VA,50/60 Hz,75W

21、工作环境:最大环境操作温度40°C




ioTxRx深传 保留对产品进行不定期设计更新的权利,规格和外观如有变化,恕不另行通知,以实物为准。
