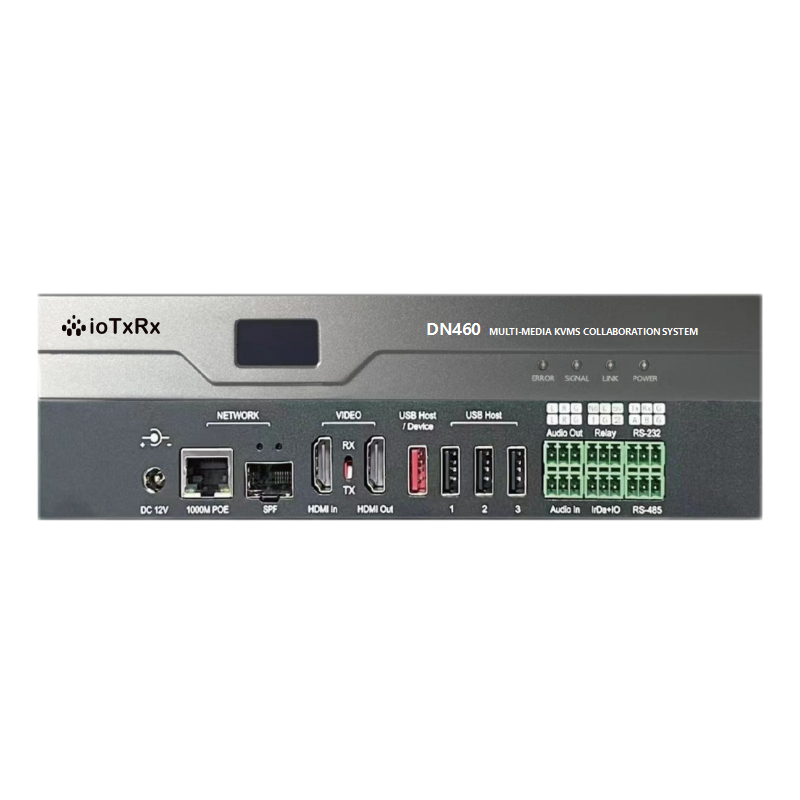

4k/60Hz 分布式网络节点 DN460

产品详情


H.265/264 分布式网络节点

4K60HZ分布式编码节点(DN460作为输入节点使用时)





分布式编码节点采用网络分布式架构,系统中任意一个单元故障均不影响系统继续运行,仅影响该单元对应的局部功能,实现真正意义上的高容错性;支持VGA、HDMI、DVI等常规信号类型接入,支持LCD、DID、DLP、LED等大屏拼接处理等功能



产品特点


1)具备输入输出切换功能,可快速配置为输入或输出使用;

2)输入:支持4K60Hz信号采集;

3)输出:支持4K60Hz视频输出;

4)具备自定义码率调整,适应不同带宽环境;

5)内置高性能图像处理单元,输入到输出端延时不超过50ms;

6)单台设备支持16路信号同时显示,支持多屏拼接、画面叠加、信号漫游、任意缩放等功能;

7)具备拼接精确同步功能,自动校准,多屏拼接不出现撕裂、错位现象;

8)支持设备状态实时监测功能;

9)具备双网络热备份功能;

10)具备POE供电与电源供电热备份功能;

11)具备静态/动态字幕叠加功能;

12)具备超高分底图功能;

13)具备输入信号源OSD功能,

14)具备模拟音频加嵌及解嵌功能;

15)具备输出图像调整功能,支持对图像亮度、色调、对比度、饱和度等参数进行调整;

16)具备网络远程在线重启、重置及在线升级等功能;

17)具备信号源裁剪功能;

18)具备坐席管理功能,支持OSD切换、键鼠滑屏、多分屏KVM、坐席推送、信号标注、视频墙推送、坐席权限管理等功能;

19)具备预案管理功能,预案排布支持自定义;

20)具备前面板OLED显示



产品参数:


视频输入

HDMI2.0×1,4K@60

视频输出

HDMI2.0×1,4K@60

视频环出

和视频输出共用HDMI,硬环出/软环出可选

音频

HDMI内嵌/48K单端立体声   Mic/Line电平输入+输出

串口

RS-232x1    RS-485×1

继电器

x1,12V@1A弱电继电器

I/O

x25V@60mA

IR

x2,和I/O共用

板上扩展IO

x10,3.3V,可复用UARTx1

Debug调试

x2,可复用3.3V  I/O

USB

USB type-A x4

网络

RJ45x1,1000MBase-T  1G光纤x1,和千电口共用

电源

2.1/5.5单芯电源插座,DC12V   POE,TEEE 802.3af

功耗

<7W

其他

支持液晶

尺寸

220*170*35mm

重量

323.5g





4K60HZ分布式解码节点(DN460作为输出节点使用时)



分布式解码节点采用网络分布式架构,系统中任意一个单元故障均不影响系统继续运行,仅影响该单元对应的局部功能,实现真正意义上的高容错性;支持VGA、HDMI、DVI等常规信号类型接入,支持LCD、DID、DLP、LED等大屏拼接处理等功能



产品特点

1)具备输入输出切换功能,可快速配置为输入或输出使用

2)输入:支持4K30Hz信号采集;

3)输出:支持4K60Hz视频输出;

4)具备自定义码率调整,适应不同带宽环境;

5)内置高性能图像处理单元,输入到输出端延时不超过50ms;

6)单台设备支持16路信号同时显示,支持多屏拼接、画面叠加、信号漫游、任意缩放等功能;

7)具备拼接精确同步功能,自动校准,多屏拼接不出现撕裂、错位现象;

8)支持设备状态实时监测功能;

9)具备双网络热备份功能;

10)具备POE供电与电源供电热备份功能;

11)具备静态/动态字幕叠加功能;

12)具备超高分底图功能;

13)具备输入信号源OSD功能,

14)具备模拟音频加嵌及解嵌功能;

15)具备输出图像调整功能,支持对图像亮度、色调、对比度、饱和度等参数进行调整;

16)具备网络远程在线重启、重置及在线升级等功能;

17)具备信号源裁剪功能;

18)具备坐席管理功能,支持OSD切换、键鼠滑屏、多分屏KVM、坐席推送、信号标注、视频墙推送、坐席权限管理等功能;

19)具备预案管理功能,预案排布支持自定义;

20)具备前面板OLED显示



产品参数:


视频输入

HDMI1.4×14K@30

视频输出

HDMI2.0×14K@60

视频环出

和视频输出共用HDMI,硬环出/软环出可选

音频

HDMI内嵌/48K单端立体声   Mic/Line电平输入+输出

串口

RS-232x1    RS-485×1

继电器

x1,12V@1A弱电继电器

I/O

x25V@60mA

IR

x2,和I/O共用

板上扩展IO

X103.3V,可复用UARTx1

Debug调试

x2,可复用3.3V  I/O

USB

USB type-A x4

网络

RJ45x1,1000MBase-T  1G光纤x1,和千电口共用

电源

2.1/5.5单芯电源插座,DC12V   POE,TEEE 802.3af

功耗

<7W

其他

支持液晶

尺寸

220*170*35mm

重量

323.5g




ioTxRx深传 保留对产品进行不定期设计更新的权利,规格和外观如有变化,恕不另行通知,以实物为准。
