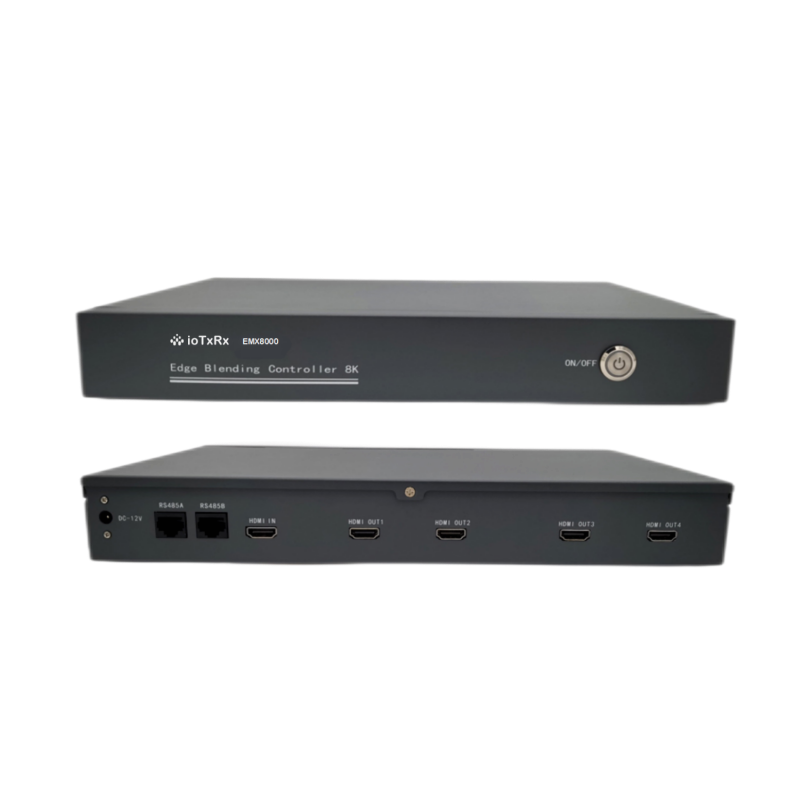

EMX8000纯硬件架构数字图像融合器

产品详情


数字图像融合器 EMX8000(适用于会议行业)



功能特点:

1、采用ARM嵌入式实时处理技术14nm工艺芯片,无操作系统,不会死机。

2、采用纯硬件单片机架构,开机启动速度≤5s,实现启动自运行。

3、采用纯硬件板卡式级联技术,支持模块化多通道数量级联,方便升级。

4、采用HDMI输入输出数字通道,单路HDMI输入分辨率支持3840×2160,3840*1080,1920*1080;单路HDMI输出分辨率支持1920×1200,1920×1080, 1280×800,1024×768。

5、输出信号实现高清画面融合拼接,整体效果达到:7680*1200,7680*1080,5760*1200,5760*1080,3840*1200,3840*1080,3840*2160。

6、采用融合带羽化智能算法融合带重叠区最大可支持50%投射面积,支持一键完成重叠区消亮渐变智能处理。

7、支持任意几何弧面、曲面和直角矫正技术,内置17×17条线性Gamma曲线289个调整节点。自动生成网格线,调试简捷。可选 33×9条线性Gamma曲线297个调整节点。

8、输出支持融合拼接模式:1*2,1*3,1*4,2*2,2*1

9、支持投影暗场补偿技术,可实现Gamma值灵活调整,消除漏光带,使整个画面亮度一致。

10、支持色域校正和颜色辅助调整技术,消除色差,实现输出画面色彩一致。

11、采用单主时钟控制全同步数据处理技术,达到高速图像整齐流畅,不存在撕裂现象。

12、1.5U全铝机箱,支持RJ45接口(RS485串口协议或TCP-IP网络协议),搭配Windows版本调试软件工具。





规格参数:



项目

规格参数

设备类型

纯硬件投影融合处理器

操作系统

采用ARM嵌入式实时处理,无操作系统

产品架构

纯硬件单片机架构

融合数量

模块化多通道,最大支持4路信号输入,4通道融合输出

拼接模式

1*2,1*3,1*4,2*2,2*1

调试软件

Windows版本调试软件

控制接口

RJ45*2(RS485串口协议、TCP/IP网络协议)

视频输入接口

标准HDMI口,最大4口

视频输入分辨率

3840*2160@30hz,3840*1080@60HZ,1920*1080@60hz向下兼容

视频输出接口

标准HDMI口,最大4口

视频输出分辨率

1920*1200@60hz1920*1080@60hz1280*800@60hz,1024*768@60hz

级联数量

板卡式结构,4口内可选

开机速度

开机5S启动自运行

工作功耗

单路<10W,低功耗、低发热量

工作环境

温度-10°至50°,湿度0%-90%

机箱

1.5U机箱,全铝氧化拉丝工艺,带提拉手高端大气

重量

5kg

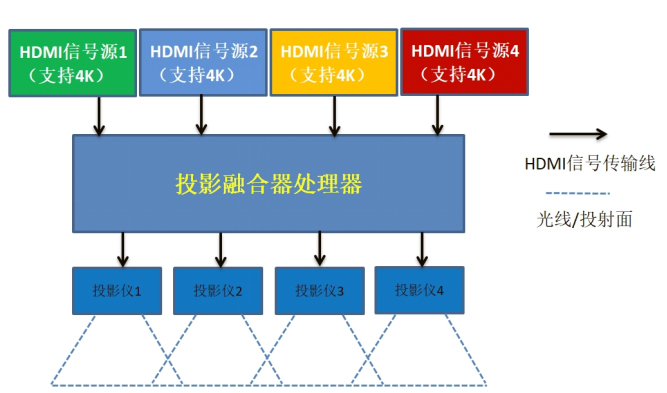

系统拓扑图:




ioTxRx深传 保留对产品进行不定期设计更新的权利,规格和外观如有变化,恕不另行通知,以实物为准。
